trauntaler Geschrieben 17. Juni 2016 Teilen Geschrieben 17. Juni 2016 Hallo und Servus! Nach dem ich kurzfristig beschlossen habe meinen syncro zu restaurieren (lassen) kam das Kemppi Schweißgerät mit dem CuSi Draht ins Spiel. Insgesamt waren es nicht viele Stellen an denen MIG-gelötet wurde, Bohrlöcher verschließen und ein Blech am Schweller rechts. Hier ein paar Bilder: "Einschussloch" im Heckblech neben der Wartungsklappe: Stück Blech mit etwas Spalt einsetzen: zulöten (sehr wenig Spritzer): Stelle von hinten: verschliffen: Löcher vom Schriftzug zugepunktet und verschliffen: die einzige größere Blecharbeit: geputzt: alle Falze geputzt: MIG-löten ist sehr einfach in der Anwendung, zumindest wenn alles sauber ist und das Schweißgerät dafür geeignet ist. In wie weit die reparierten Stellen jetzt weniger anfällig auf erneute Korrosion sind bleibt offen. Die Zeit wird es zeigen... Grüße Stefan Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
trauntaler Geschrieben 17. Juni 2016 Autor Teilen Geschrieben 17. Juni 2016 So richtig durchsetzen wird sich das MIG-löten im Hobbybereich wohl kaum (5kg Draht kosten über 100€). Hochfeste oder verzinkte Bleche muss man beim T3 nicht einschweißen also bleiben wenig Vorteile übrig. Grüße Stefan Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
Inimicus Geschrieben 17. Juni 2016 Teilen Geschrieben 17. Juni 2016 dürfte angenehmer zum Arbeiten sein als schweißen oder? Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
trauntaler Geschrieben 17. Juni 2016 Autor Teilen Geschrieben 17. Juni 2016 Die Nähte sind leichter zu Schleifen und auf der Rückseite verläuft es schöner wenn alles richtig eingestellt ist. Da weniger Wärme entsteht hat man auch weniger Verzug. Aber das ist kein Freischein zum durchschweißen, hält man voll drauf schmilzt auch hier das Blech weg! Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
daleipi Geschrieben 20. Juni 2016 Teilen Geschrieben 20. Juni 2016 (bearbeitet) den Draht gibt's hier für € 35,- + Versand. http://www.schweisskraft.de/produkte/mig-mag/pro-mig-synergie-aktions-sets/index.html?tx_produktkatalog_pi1[tx_productkatalog]=8533&cHash=50e194fd48 braucht aber anscheinend eher reines Argon wenn's gut werden soll. also kein CO2 oder CO2/Argon-Mischgas. zweite Flasche...? welche Nachteile hat das MIG-Löten denn gegenüber normalem Schweißen? Bearbeitet 20. Juni 2016 von daleipi Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
Inimicus Geschrieben 20. Juni 2016 Teilen Geschrieben 20. Juni 2016 MIG- Löten wird viel wiecher sein als schweißen und du hast einen anderen Werkstoff dabei. Dafür dürfte es relativ einfach sein im Vergleich zu normalen schweißen - denke ich.... Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
kerschbaumer Geschrieben 21. Juni 2016 Teilen Geschrieben 21. Juni 2016 Hallo, aufpassen muss man beim MIG Löten dass etwas Zusatz übrig bleibt nach dem Schleifen. Also Stumpf schweißen ohne Spalt geht nicht da das Blech nicht aufgeschmolzen wird und der Draht sich nur draufschmilzt. Wird Stumpf gelötet ohne Spalt wo Zusatz bleiben kann schleift man die ganze Naht weg und es hält nichts. Also Bleche leicht abkanten um einen Bereich zu haben wo das Kupfen nicht weggeschliffen wird.. Es geht viel leichter zu schleifen weil es weich ist aber es hat eine gleich hohe Festigkeit wie normal geschweißtes weil beim normalen schweißen die Randzonen der Schweißnaht sich verhärten und dadurch reißt es sogar früher als wenn es gelötet wäre wegen der geringeren Wärmeeinwirkung. Ich würde bei Stumpfschweißungen wenn es dann eben geschliffen sein soll eines oder beide Bleche ankanten für 2-3mm damit eine Füge entsteht wo das CuSi bleiben kann nach dem Schleifen. Acht geben muss man auch beim Löten dass sich das Lot richtig mit dem Blech verbinden. Das Blech muss extrem sauber vorbereitet sein und das Gerät richtig eingestellt. Mit wieviel Ampere hast du gelötet ? mfg Marcel Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
trauntaler Geschrieben 21. Juni 2016 Autor Teilen Geschrieben 21. Juni 2016 @ daleiphi: Preis pro Kilo! Und ja, ich verwende reines Argon (hab zwei Flaschen am Kemppi). @ kerschbaumer: Hab mit dem automatischen Kennfeld geschweißt, zeigt den Strom nicht an glaube ich. Bin bisher bei allen Materialien (VA, Alu, Fe und CuSi) im Automatikbetrieb geblieben und gut damit gefahren! Grüße Stefan Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
trauntaler Geschrieben 9. Juli 2018 Autor Teilen Geschrieben 9. Juli 2018 Weil es mir gerade in den Sinn kam... zwei Jahre ist es her und es hält! An manchen Stellen hatte ich innen (Löcher von den Spritzlappen) sogar ein Jahr die weitere Behandlung mit Grundierung und Lack vergessen... kein Rost zu sehen! Die Stellen habe ich dann nur nochmals angeschliffen, grundiert und lackiert. Ich hoffe mal das es so bleibt Grüße aus Bayern! Stefan 1 Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...

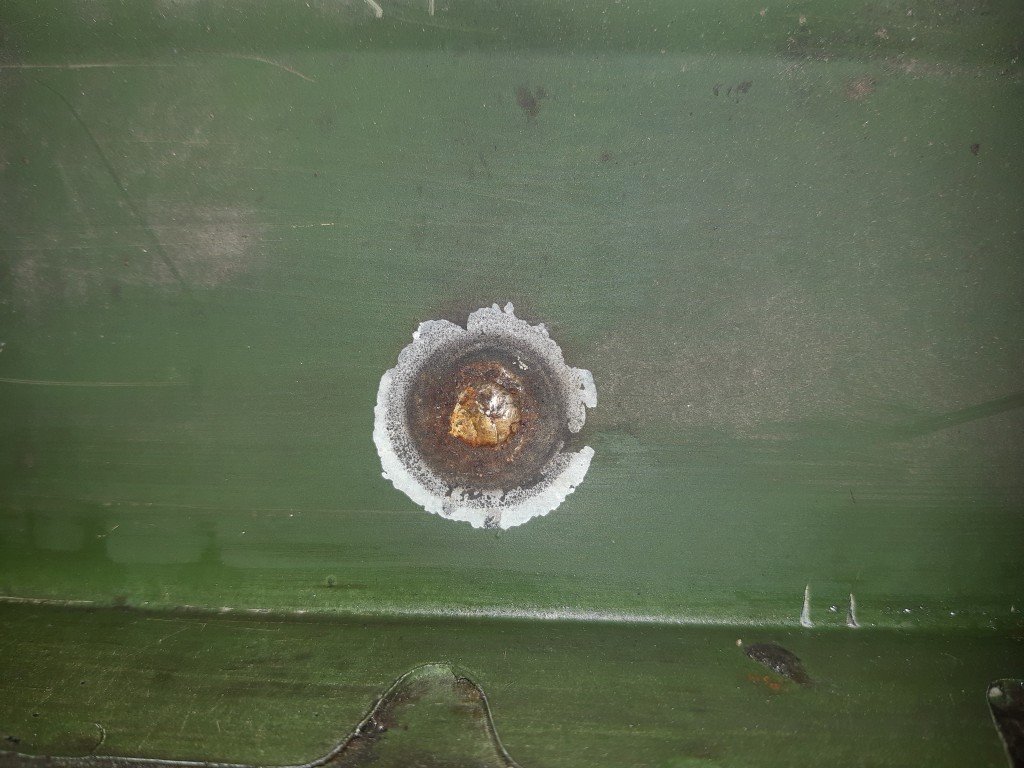

trauntaler Geschrieben 26. Januar 2020 Autor Teilen Geschrieben 26. Januar 2020 Hallo und Servus! Ich habe 2018 zwei Schweißpunkte übersehen, so schaut ein CuSi Schweißpunkt unbehandelt nach knapp 3,5 Jahren aus: (ehemaliges Loch für den hinteren Spritzlappen, D-Säule ganz unten) Ich bin nach wie vor begeistert vom MIG-löten! Grüße aus Traunstein Stefan Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
sven Geschrieben 29. Januar 2020 Teilen Geschrieben 29. Januar 2020 Hab mich auch grad mit CuSi Ausrüstung eingedeckt, eine Frage hätt ich an die Karosserieprofis. Passt das wenn ich die Lochpunkte löte, oder gehört das nachwievor geschweißt? Festigkeit, TÜV? Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
trauntaler Geschrieben 29. Januar 2020 Autor Teilen Geschrieben 29. Januar 2020 Was der TüV dazu sagt kann ich gar nicht genau sagen, nur das hochfeste Bleche sogar mit CuSi geschweißt werden müssen! Da gilt eigentlich das, was der Hersteller in den Reparaturleitfäden angibt. Aus der Praxis: Die Löcher der Lockpunktverschweißung nicht zu klein machen! Genauso muss/sollte das Blech sehr sauber sein! Grüße Stefan Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
Rettunghatza Geschrieben 30. Januar 2020 Teilen Geschrieben 30. Januar 2020 @trauntaler Welches Gerät hast du in Verwendung? lg René Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
trauntaler Geschrieben 30. Januar 2020 Autor Teilen Geschrieben 30. Januar 2020 vor 1 Stunde schrieb Rettunghatza: @trauntaler Welches Gerät hast du in Verwendung? Kemppi MinarcMig Evo 200 Hat Programme für FE, VA, Alu und CuSi LG Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
trauntaler Geschrieben 18. März 2020 Autor Teilen Geschrieben 18. März 2020 Der Vollständigkeit halber kopiere ich meinen Beitrag zur Restaurierung hier rein: Stahl geht am T3 immer oder besser gesagt jeder nimmt Stahl. CuSi ist aber bei neueren Autos mit hochfesten oder verzinkten Blechen sogar vorgeschrieben. Ich schildere mal meinen Eindruck (ohne Gewähr!): - neues Blech in glatten Flächen einschweißen: CuSi geht wenn die Stelle keiner besonderen Belastung ausgesetzt ist. Auch wenn die Naht vorne und hinten glattgeschliffen wird. Wichtig ist hier aber ein ausrechender Spalt! Ich habe meine stumpfen Bleche mit Stahldraht angeheftet und dann mit CuSi Punkt für Punkt zugeschweißt/gelötet. Nachträglich verbiegen würde ich vermeiden. - neues Blech als Teil-Ersatz einschweißen: Hier habe ich darauf geachtet dass das Blech an den Rändern mit Stahldraht geheftet ist. So kann das etwas sprödere CuSi nicht vom Rand her einreißen. Den Rest habe ich dann mit dem CuSi Draht gepunktet bis der Spalt komplett geschlossen war. - Bei Lochpunktschweißungen sehe ich weinig Nachteile bei der Verwendung von CuSi. Die Fläche auf der das Lot haften kann ist relativ groß und das Blech wird im Randbereich nicht so stark überhitzt wie bei Schweißpunkten mit Stahldraht. Ich habe vorab Testbleche geschweißt/gelötet und die Punkte waren gleich schwer aufzubrechen. Oder besser gesagt, der Punkt bleibt bei beiden Arten stehen und das Blech reißt am Rand aus. Die Löcher habe ich angesenkt, sollte auch mehr Oberfläche erzeugen. Man muss sich bei der Verwendung von CuSi über zwei Sachen im Klaren sein: - Die Bleche müssen zum Löten sehr sauber und rostfrei sein! - Wo einmal gelötet wurde hält kein Schweißpunkt (Stahl) mehr! PS: Ja, mir ist leicht fad! Ich kann noch nicht in die Arbeit (Medizinproduktebereich) weil wir wegen der Krise in Teams aufgeteilt sind. In die Werkstatt kann ich auch nicht weil einer aus der Risikogruppe meint ich würde ihn mit meiner bloßen Anwesenheit in der großen Halle umbringen! Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
Pitv70 Geschrieben 15. Juli 2020 Teilen Geschrieben 15. Juli 2020 Hallo. Wie ist denn die Langzeiterfahrung mit dem MIG Löten? Gruß Peter Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
trauntaler Geschrieben 15. Juli 2020 Autor Teilen Geschrieben 15. Juli 2020 vor 5 Stunden schrieb Pitv70: Hallo. Wie ist denn die Langzeiterfahrung mit dem MIG Löten? Gruß Peter Hallo Peter, sind 3,5 Jahre eine lange Zeit? Grüße Stefan PS: Siehe Bild oben... Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
wodipo Geschrieben 14. September 2021 Teilen Geschrieben 14. September 2021 Servus Trauntaler, weisst du ganz zufällig noch wie hoch das Blech innen hochgerostet war, bei dir unter dem Titel; "die einzige größere Blecharbeit: " Ich möchte gerne unter dem Falz bleiben (schweissen), weiss aber nicht wie schlimm es innen aussieht. Musstest du über den Falz gehen? Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
trauntaler Geschrieben 15. September 2021 Autor Teilen Geschrieben 15. September 2021 Hallo und Servus! Hab die Bilder leider nicht mehr parat, um welche Partie geht es? Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...

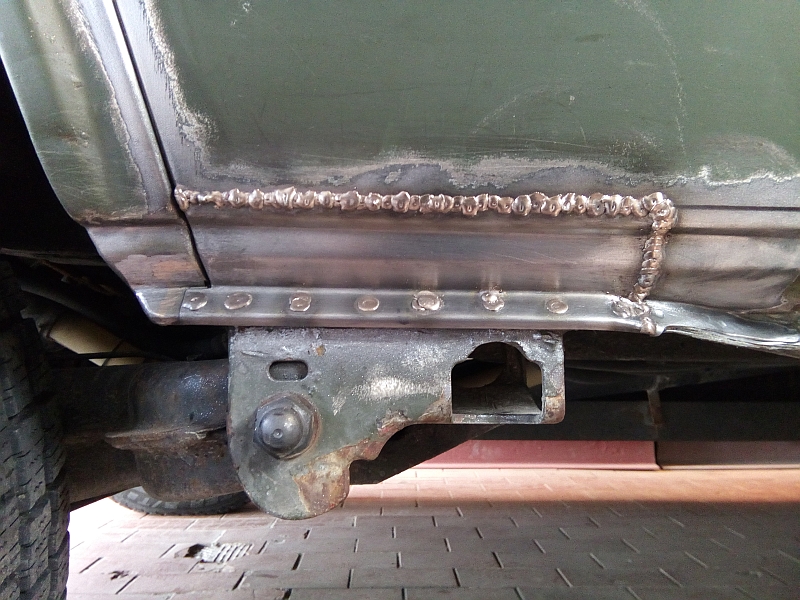

wodipo Geschrieben 15. September 2021 Teilen Geschrieben 15. September 2021 Hi, um den Schweller unten vor dem rechten Hinterrad. http://www.trauntaler.de/BUS/MIG_Loeten_07.jpg Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
trauntaler Geschrieben 17. September 2021 Autor Teilen Geschrieben 17. September 2021 Ach ja, die Stelle. Da war dahinter alles intakt, es war nur ein kleines Loch im Außenblech. Hatte ich 2008 schon mal "zeitwertgerecht" geschweißt und das ist dann 2016 anständig gemacht worden. Also eigentlich keine große Sache, zumindest was das Blech dahinter betrifft. Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...

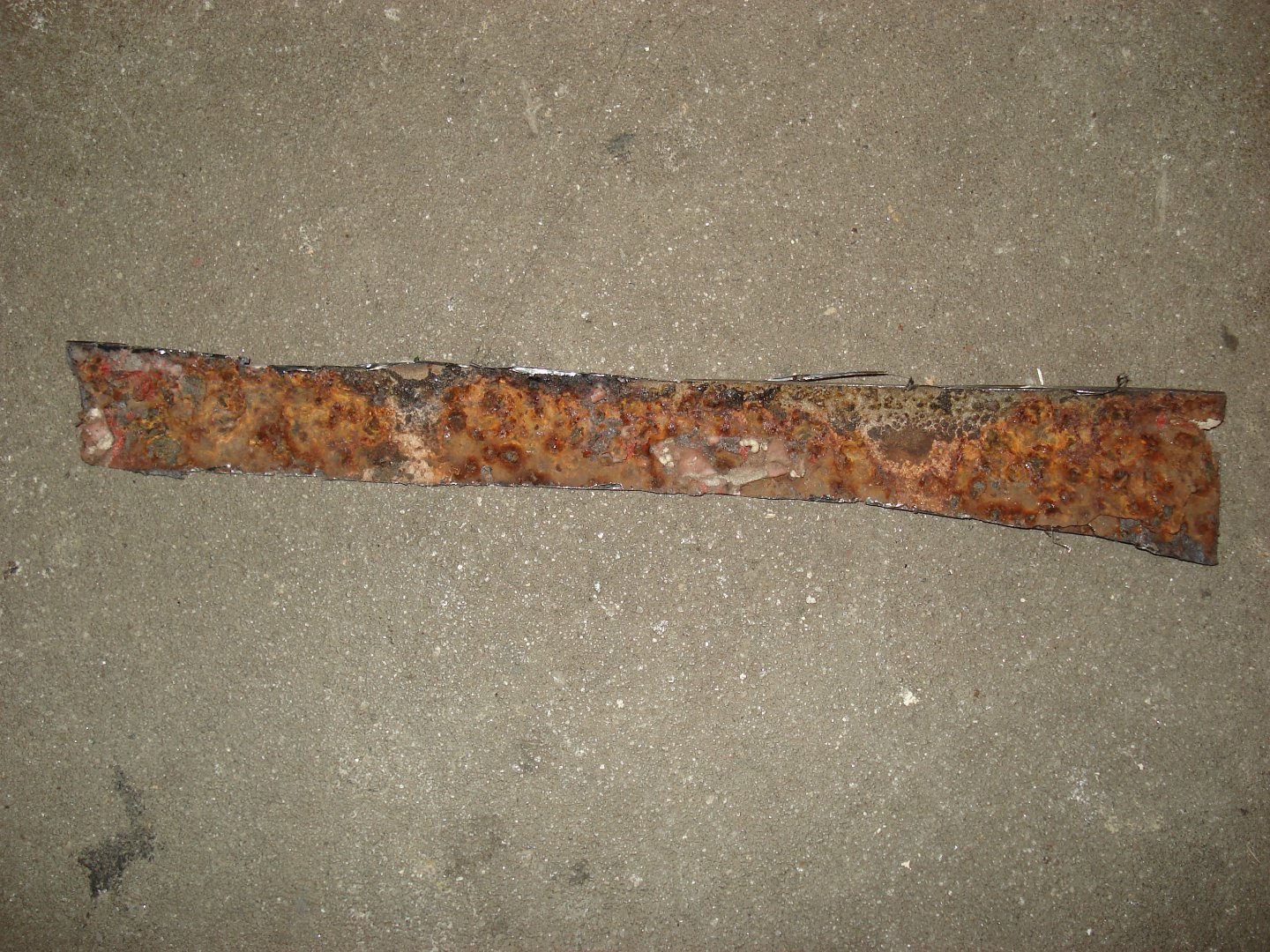

wodipo Geschrieben 18. September 2021 Teilen Geschrieben 18. September 2021 Alles klar, ist auch gerade erledigt. Der Schweller war nach 41 Jahren noch gar nicht so schlimm angerostet. Der Bus hatte mal Hohlraumversiegelung bekommen als er neu war. (Ich weiss nicht ob das serienmässig war.) Aber gut dass es auf war, weil der Radlauf Richtung Schweller ein Loch hatte. Und das Stegblech war auch weggerostet. Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...

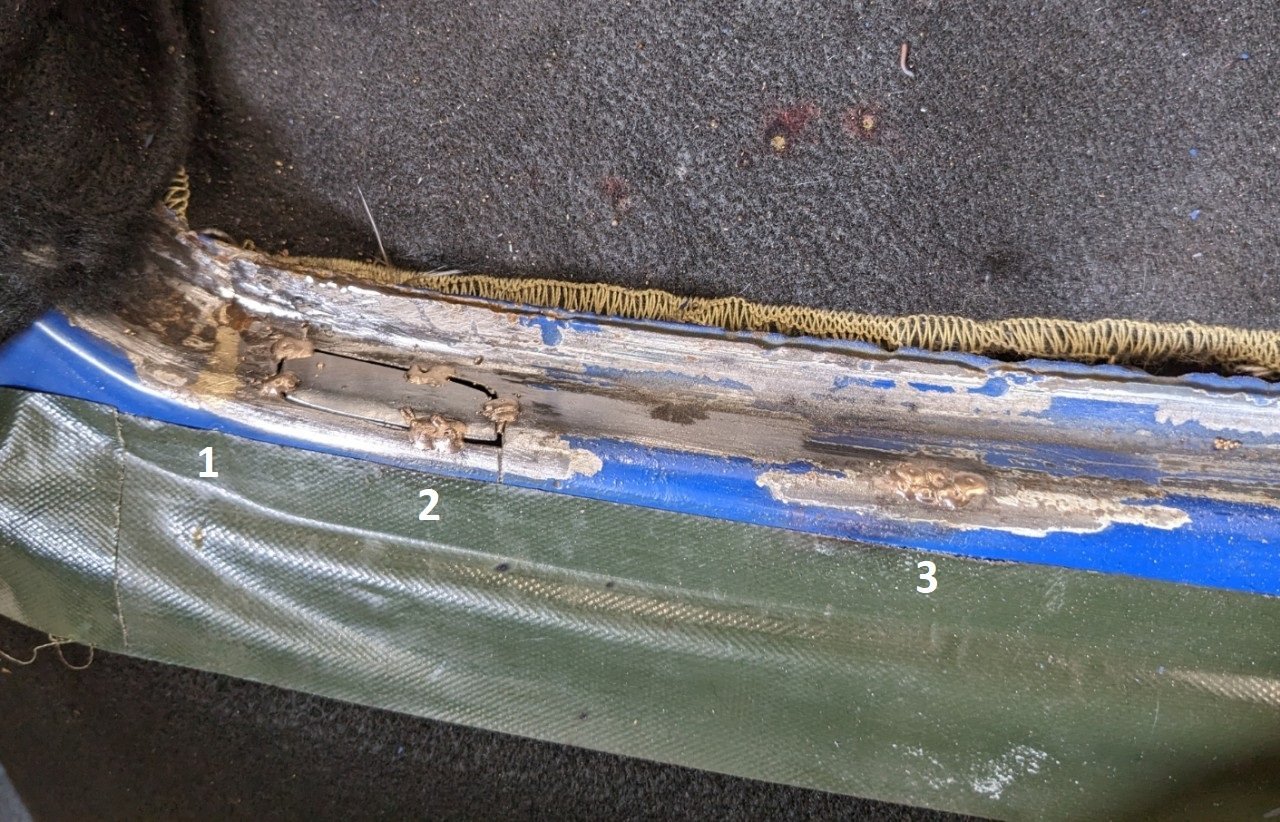

trauntaler Geschrieben 20. Mai 2023 Autor Teilen Geschrieben 20. Mai 2023 Dauerwerbesendung 😁: Wieder etwas gelötet, T3 Scheibenrahmen WSS: 1: Das ist der serienmäßig gelötete Stoß/Falz. Vorteil vom MIG-löten ist, das man auch direkt an bereits gelöteten Stellen arbeiten kann. Nachteil: Einmal gelötet, kann man an der Stelle nicht mehr schweißen. 2: Da waren zwei Löcher und ein paar tiefe Narben. Habe das nötige rausgeschnitten und ein zurechtgebogenes Stück Karosserieblech eingelötet (im Bild noch nicht fertig gelötet). 3: Da war eine Rostnarbe aber noch nicht durchgerostet. Hab die Stelle mit dem Fräser blank gemacht und dann ein paar Punkte aufgelötet. Das geht mit viel weniger Temperatur als beim Schweißen, man fällt nicht so leicht durch. Mit etwas Geduld ist auf der Rückseite der Lack nur etwas verfärbt aber noch auf dem Blech. Grüße Stefan Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...

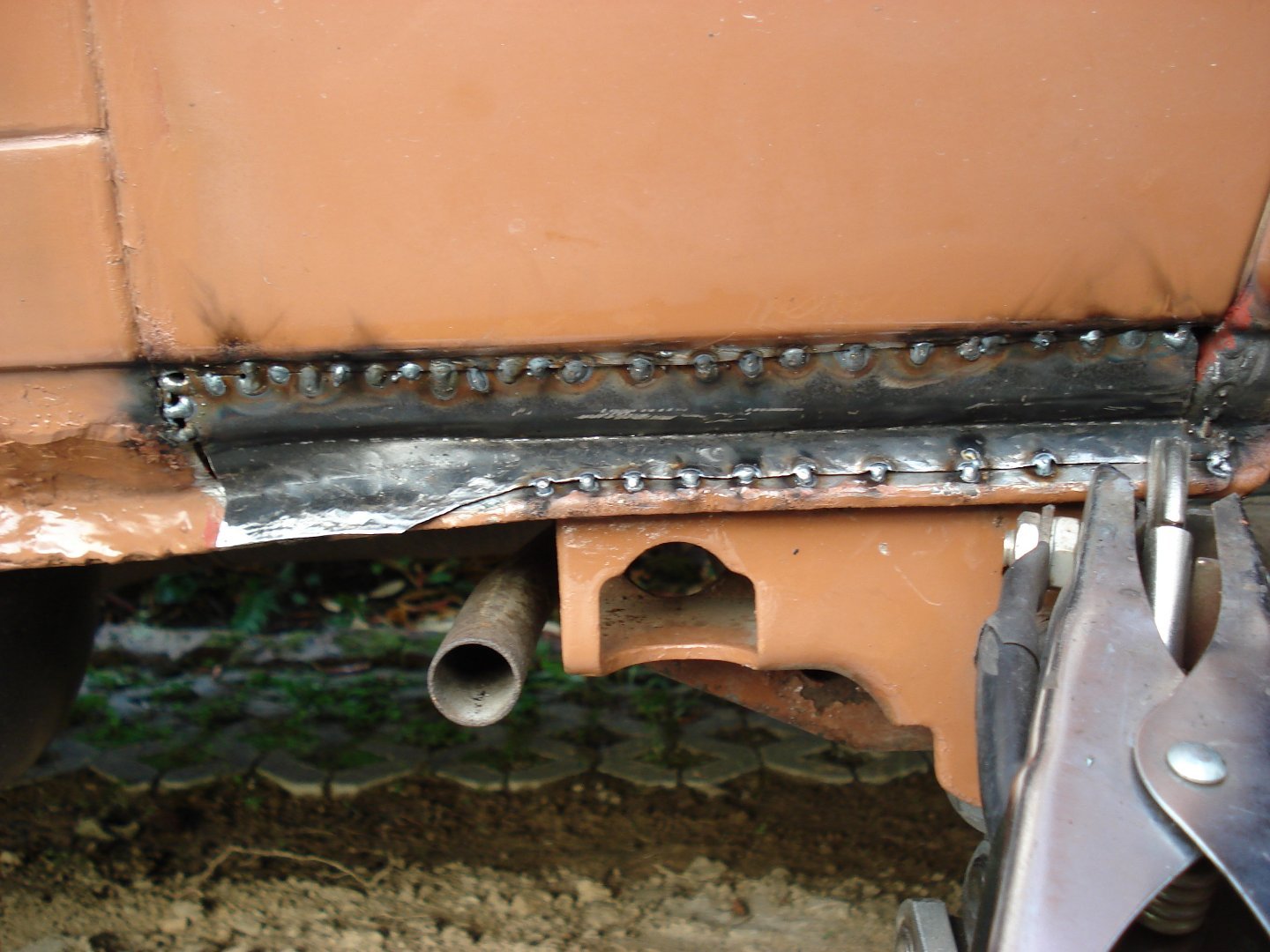

T3@festival Geschrieben 22. August 2023 Teilen Geschrieben 22. August 2023 Hatte es auch in der letzten Firma. Für Oldtimer hast mitm normalen Schweißgerät mehr angefangen wennst mich fragst. Hast durchs Schweißen ne kleine Wölbung, die du mit dem Hammer richten willst, reißt dir die Schweißnaht ziemlich schnell wieder auf- hatte ich schon hunderte mal... Außerdem ist, wenn man ein feines Mag-gerät hat, leichter feine nähte/Punkte zu ziehen - und dann ist der Vorteil der erhöhten Wärmeeinbrigung auch gleich zu nichte gemacht.. Die Rückseite verbrennt es dir sowieso. Ist glaube ich wurst am ende des Tages. Grüße Philipp Link zu diesem Kommentar Auf anderen Seiten teilen Mehr Optionen zum Teilen...
Empfohlene Beiträge
Erstelle ein Benutzerkonto oder melde Dich an, um zu kommentieren
Du musst ein Benutzerkonto haben, um einen Kommentar verfassen zu können
Benutzerkonto erstellen
Neues Benutzerkonto für unsere Community erstellen. Es ist einfach!
Neues Benutzerkonto erstellenAnmelden
Du hast bereits ein Benutzerkonto? Melde Dich hier an.
Jetzt anmelden
